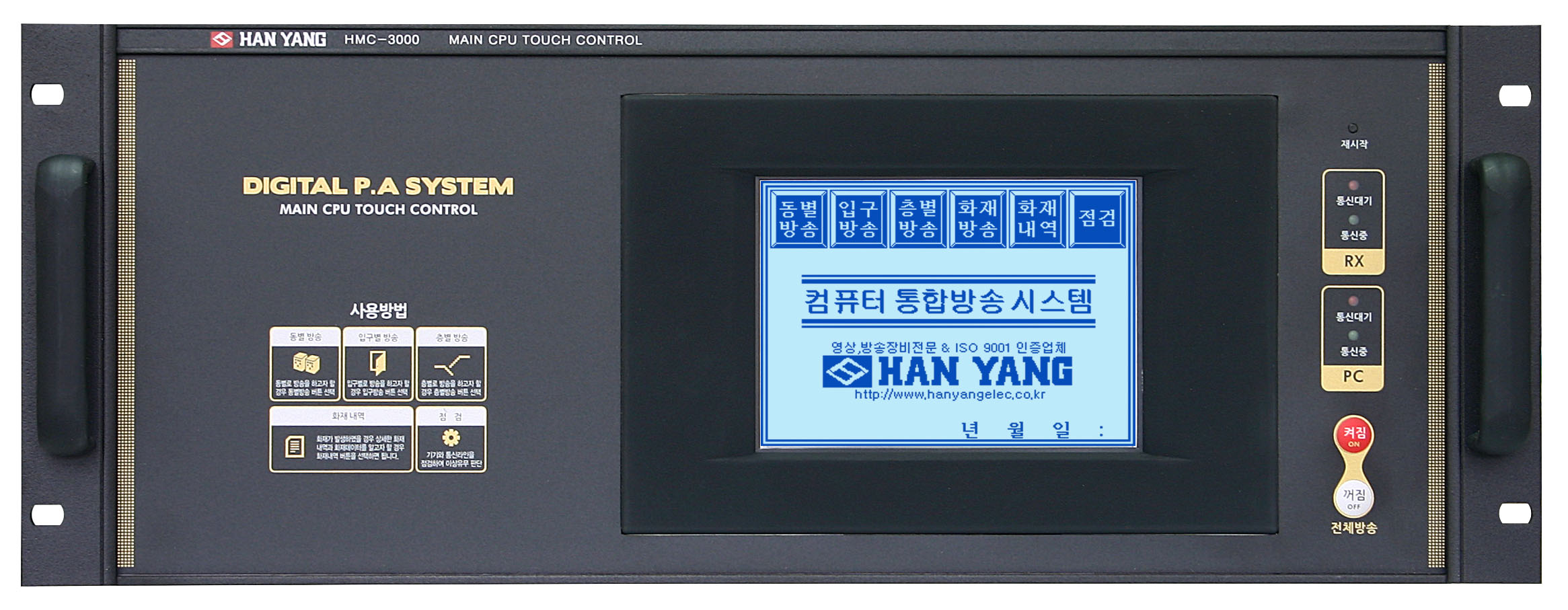

랙시스템 3000 DIGITAL MAIN CONTROLLER [HMC-3000]

■ 4선 방식을 채택하여 배관, 배선의 절감 (앰프 출력 2선, 통신(전원)라인2선)

■ 누구나 조작이 간편한 터치스크린 시스템(320x240 2칼라 GRAPHIC LCD)

■ 그룹 방송 기능

■ 층별 확인 기능

■ 단말기(RECEIVER UNIT)제어 자체 진단 기능

■ 중앙 전원 공급으로 RECEIVER UNIT 의 소형화

제품설명

▣ 기 능
 ▶ 2선 양방향 전원 통신 기능
    통신 라인에 전원을 함께 송신하여 단말기의 자체 전원 공급 없이도 동작이 가능
 ▶ 자체 점검 기능
   POWER SUPPLY로부터 전원이 공급되면 기동 프로그램이 MAIN CPU CONTROL과 RECEIVER UNIT의 통신 상태를 점검하여 이상 유무를 판별한 뒤 동작 상태로 전환가능
▶ 단말 시스템 제어 기능
   연결되어 있는 단말기 전체를 ON/OFF 및 개별 방송을 할 수 있음
▶ REMOTE 통신 기능 : 원거리에서 485통신으로 REMOTE 방송을 할 수 있음
▶ R형 수신반 통신 기능 : R형 수신기와 485통신으로 비상 신호를 수신할 수 있음
   (P형 수신기(접점시) 아날로그 신호를 디지털 신호로 변환하여 485통신으로 비상 신호를 수신할 수 있음)
▶ 터치 기능 : 터치 스크린을 이용하여 모든 시스템을 제어할 수 있음



 특성 및 외형규격
▶ 특성
   중앙처리장치 : S3C44B0X
   MCU : 32bit RISC MCU 사용(arm core)
   MEMORY : 32Mbytes
   LCD TOUCH 판넬 :  2COLOR GRAPHIC LCD
   통 신 방 식 : P.L.C (POWR LINE CARRIER)
   화재입력관리 : 10000회 이상 가능
   통 신 속 도 : 250Khz - 260Khz , 2400~9600BPS
   RECEIVER UNIT 통신 선로 : 오디오, 통신, 전원 - 4C
   REMOTE 통신 선로 : 485통신 2C, AUDIO 2C
   수신반 통신 선로 : 485,232통신 2C
   REMOTE회선 : 24 대수용
   RECEIVER UNIT : 최대 120대, 3600회로
   외부기기 구동 회선 : 4CHANNEL (비상, 원격, 일반방송, 터치스크린)
   소비 전류 : 5A 이하
   사용 전원 : DC5V, DC24V

▶ 외형 규격
   재질 : AL' & STEEL
   규격 ( W×H×D ) : 484(W) x 177(H) x 450(D)
   중량 : 7.5 kg
