단락보호장치스피커용 LINE CHECKER 선로단락 자동 보호기 [HLC-1600R]

■ 본 기기는 단락보호 라인 체커기로서 강화된 화재안전기준[NFSC 202] 제5조 1항에 부합되도록, 16채널 스피커 회선의 단락 발생시 이를 개별 차단하고 경보 기능을 가지고 있는 [스피커 선로 단락 보호기]입니다.

제품설명

주의) 장비 결선 후 최초 전원 투입 시 부저음이 발생하게 됩니다. 이때 “복구” 버튼을 꼭 한번 눌러주시기 바랍니다(단락 감지회로 리셋)

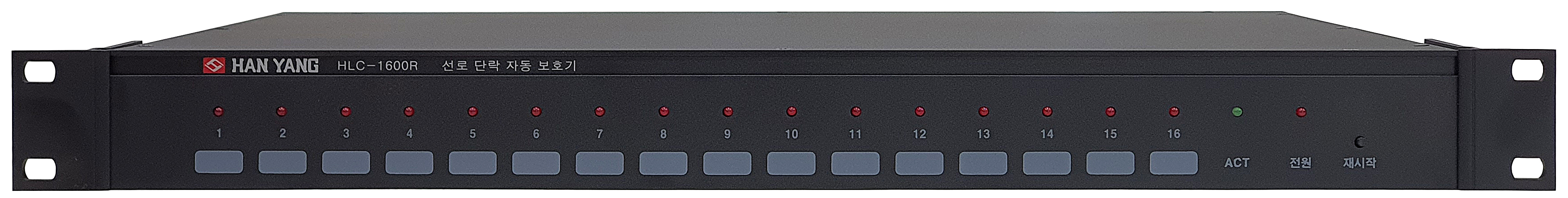

▣  주요 명칭/기능
 ① 전원 LED
    기기에 전원 정상 투입시 점등됩니다.
 ② 재시작 버튼
    초기 전원 투입 후, 또는 단락보호 해제 모드가 “수동 모드”시에 해당 버튼을 눌러 차단된 채널을 정상 출력합니다.
 ③ ACT LED
    기기의 단락 보호 기능이 정상 동작하고 있을시 LED가 천천히 점멸(깜빡)거립니다.
 ④ 단락 표시등
    16개 채널 중 단락이 발생된 채널을 차단하고 해당 채널에 표시등을 점등합니다(부저 동시 경보)
 ⑤ 기능(FUNCTION)세팅 DIP 스위치
    1~ 6 : 단락감지 차단전류 세팅(기본 세팅 : 3번(1W~300W 레인지))
    7 : 복구 모드 세팅(자동: 단락 해제 후 자동 출력 복구/ 수동: 전면 재시작 버튼으로 출력 복구)
    8 : 부저 ON/OFF 세팅(단락 감지시 부저 발생 여부. 부저는 단락 감지 시 45초간 발생 됩니다)

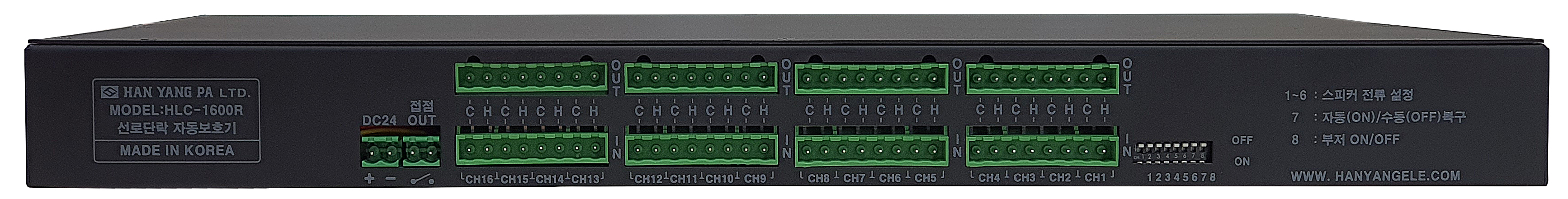

 ⑥ 입력/출력 포트
    스피커 회선 입력 16채널(HOT, COM), 출력 16채널(HOT, COM) 접속 단자대
 ⑦ 접점 아웃 : 단락 발생 시 무전원 접점을 발생시킵니다.
    DC 24V : 기기 동작 전원 입력 단자
