제품설명

주의) 장비 결선 후 최초 전원 투입 시 부저음이 발생하게 됩니다. 이때 “복구” 버튼을 꼭 한번 눌러주시기 바랍니다(단락 감지회로 리셋)

​

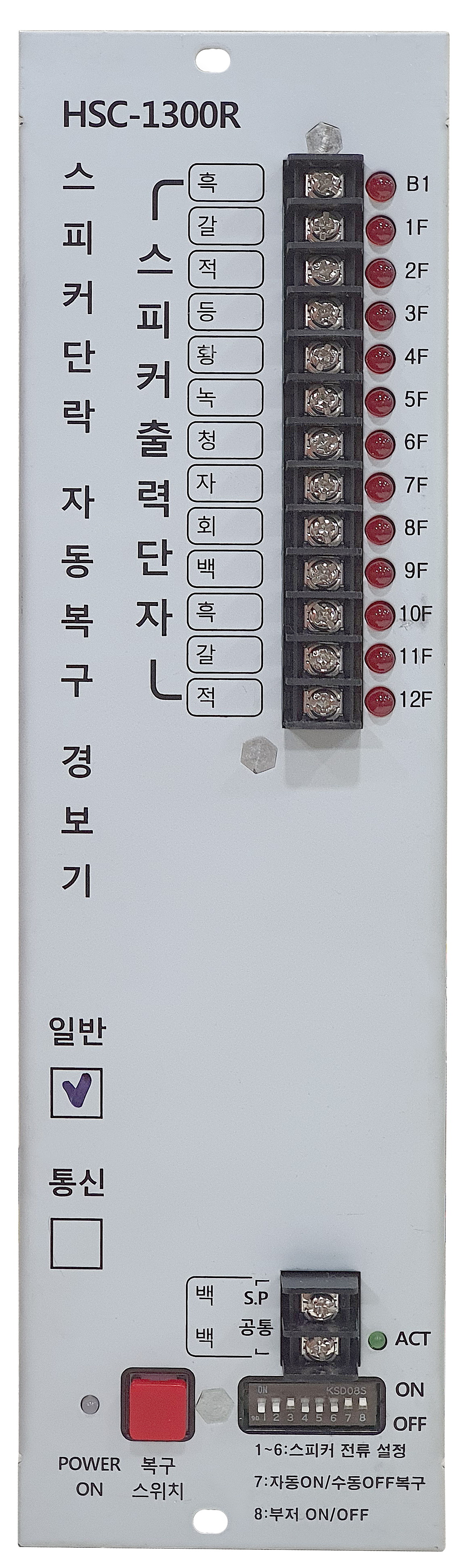

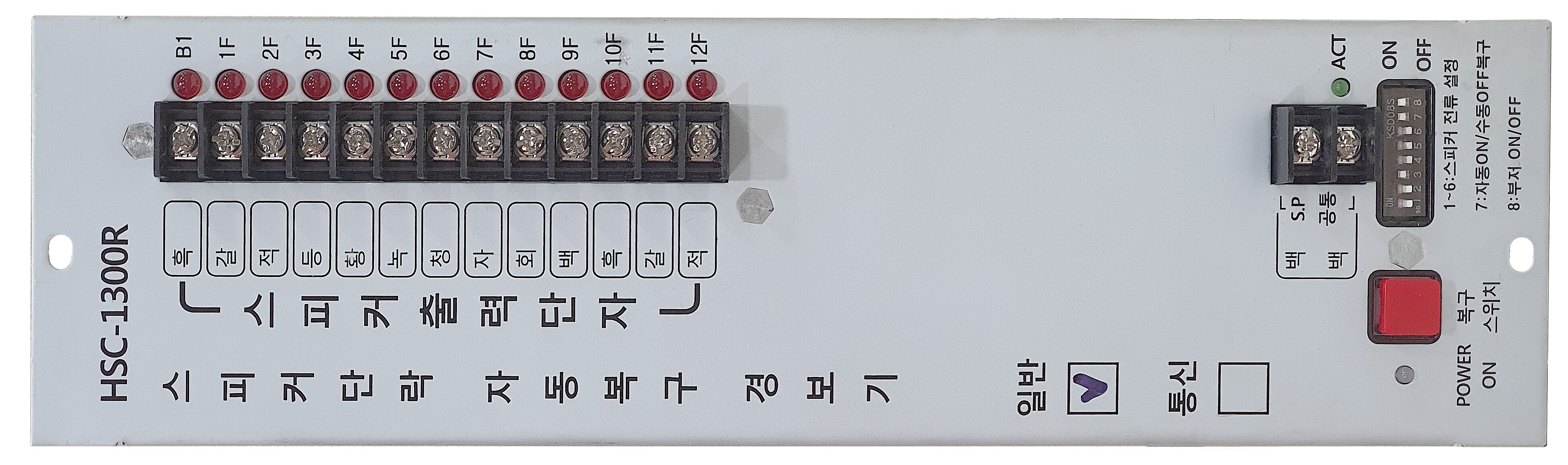

▣  주요 명칭/기능
 ① 전원 LED
    기기에 전원 정상 투입시 점등됩니다.
 ② 수동 복구 스위치
    초기 전원 투입 후, 또는 단락보호 해제 모드가 “수동 모드”시에 해당 버튼을 눌러 차단된 채널을 정상 출력합니다.
 ③ 기능(FUNCTION)세팅 DIP 스위치
    1~ 6 : 채널당 단락감지 최대 용량 세팅(기본 세팅 4번, 번호가 높아질수록 허용 전류 높아짐)
    7 : 복구모드 세팅([ON]자동: 단락 해제 후 자동 출력 복구/ [OFF]수동: 전면 복구 버튼으로 출력 복구)
    8 : 부저 ON/OFF 세팅(단락 감지시 부저 발생 여부. 부저는 단락 감지 시 45초간 발생 됩니다)
④ ACT LED
    기기의 단락 보호 기능이 정상 동작하고 있을시 LED가 천천히 점멸(깜빡)거립니다.
⑤ 스피커 공통(-) 단자
   층으로 나가는 부하 스피커 선로의 공통(-) 선로를 결선합니다.
⑥ 일반/통신 모델 표기
   단순 단락 보호 차단 경보기 혹은 통신 기능 내장형(HSM-3000S 연동)모델 여부
⑦ 스피커 HOT(+) 단자
   각 층으로 나가는 부하 스피커의 HOT(+) 선로를 회선별로 결선합니다.
⑧ 단락 표시등
    13개 채널 중 단락이 발생된 채널을 차단하고 해당 채널에 표시등을 점등합니다(부저 동시 경보)
