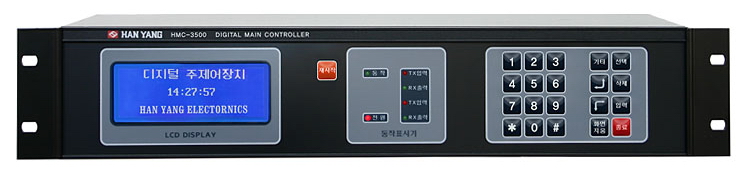

제품설명

▣ 기능
▶ 대화면 한글 그래픽 LCD
    4.3 인치의 한글 그래픽 LCD를 탑재하여 화재 방송, 일반 방송, 원격 방송 등 각종 운용 상태 및 방송 동작 모드를 누구나 쉽고 빠르게 파악하고 확인 할 수 있다.

▶ 화재 수신기 연동 스피커 선로 자동 제어[HEP-3000]
   별도의 수신기 연동 장비 없이 R형 수신기(RS-485 통신방식) 또는 P형 수신기(접점 방식)와 연동되어 화재층 및 직상층의 스피커 선로를 제어, 자동으로 화재 경보를 송출할 수 있다.

▶ 개별 스피커 회선 제어 기능
   스피커 선로 제어 단말기인 HEP-3000과 연동되어 단말기 별로 16CH씩, 최대 128CH 64층까지 개별 스피커 선로 제어 및 확장이 가능하다.

▶ 2선식, 3선식 스피커 선로 CONTROL 기능
    POWER AMP의 출력 음성신호를 받아 개별 및 전체 SPEAKER 선로를 2선식, 3선식 모두 CONTROL 할 수 있다.

▶ 장비 동작 식별 기능
    동작 모드 및 RS-485 통신 상태, 장비의 동작 상황 등을 전면 LCD 화면과 각각의 표시 LED로 즉시 디스플레이 하여 운영자가 빠르고 신속하게 확인 할 수 있다.
    또한 “화재 > MAIN 일반 방송 > 리모트 앰프” 순서로 동작 우선 순위를 가진다.

▶ 1:1 리모트 앰프 연동 기능[HEP-3000]
    리모트 앰프용 연동 장비 없이 리모트 앰프와 통신 연동이 가능하며, 각 채널별 1 : 1 방식으로 별도의 세팅이나 조정없이 연결 즉시 리모트 앰프가 가동된다.

​

​

▣ 기기 특성

▶ MCU : 8bit RISC
▶ LCD : 4.3인치, 192*64 DOT, Back Light 내장
▶ 상태표시 LED : 6 LED(통신:4, 전원/동작 :2)
▶ DATA 입력 : 1CH, RS-485, 9PIN Serial Type
▶ DATA 출력 : 1CH, RS-485, 9PIN Serial Type
▶ 최대 제어 회선수 : 128회로 [HEP-3000 연동, MAX 8대, 최대 64층]
▶ DIMENSION : 483mm×88mm×300mm (WXHXD)
▶ 전원 : 24V DC 500mA
