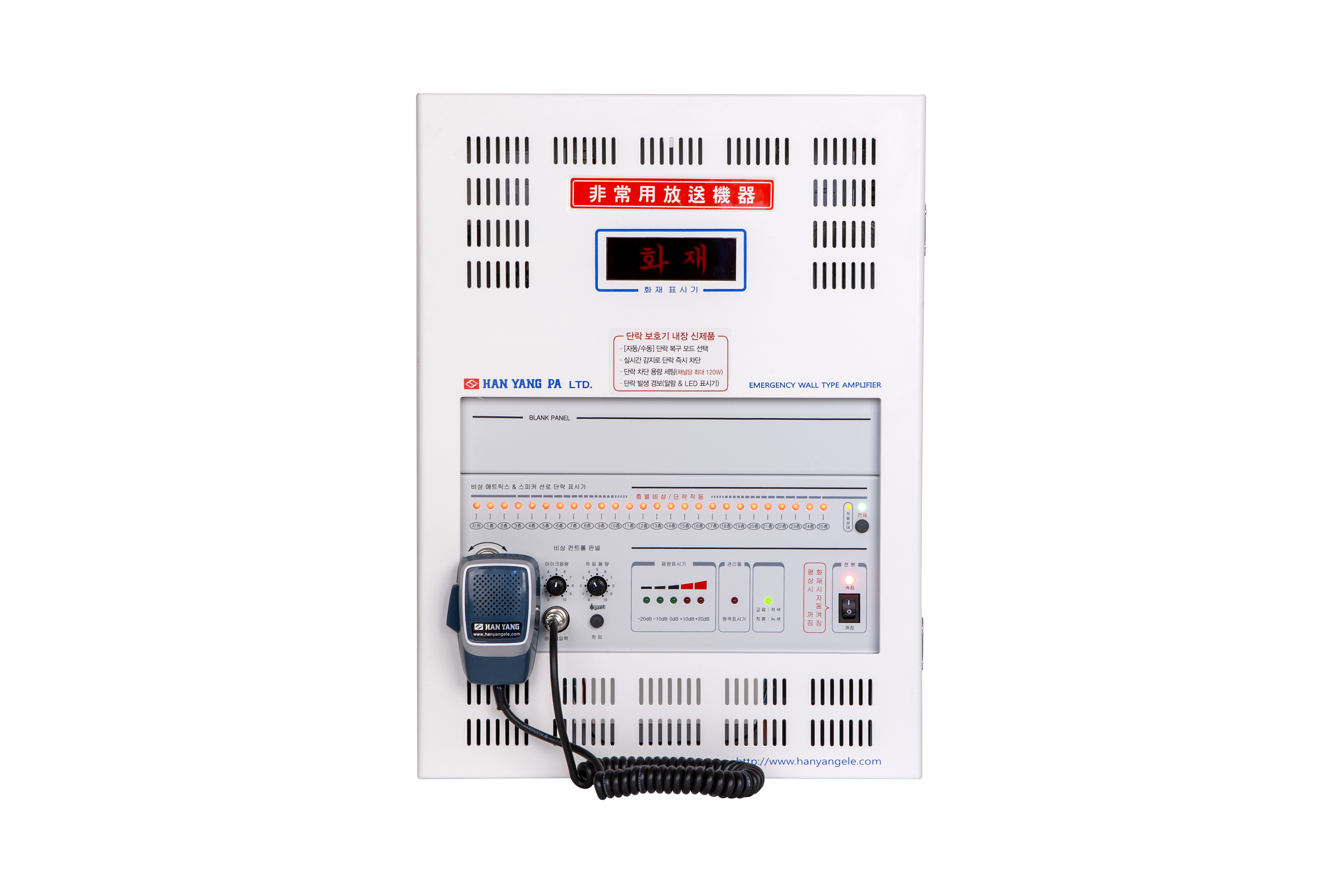

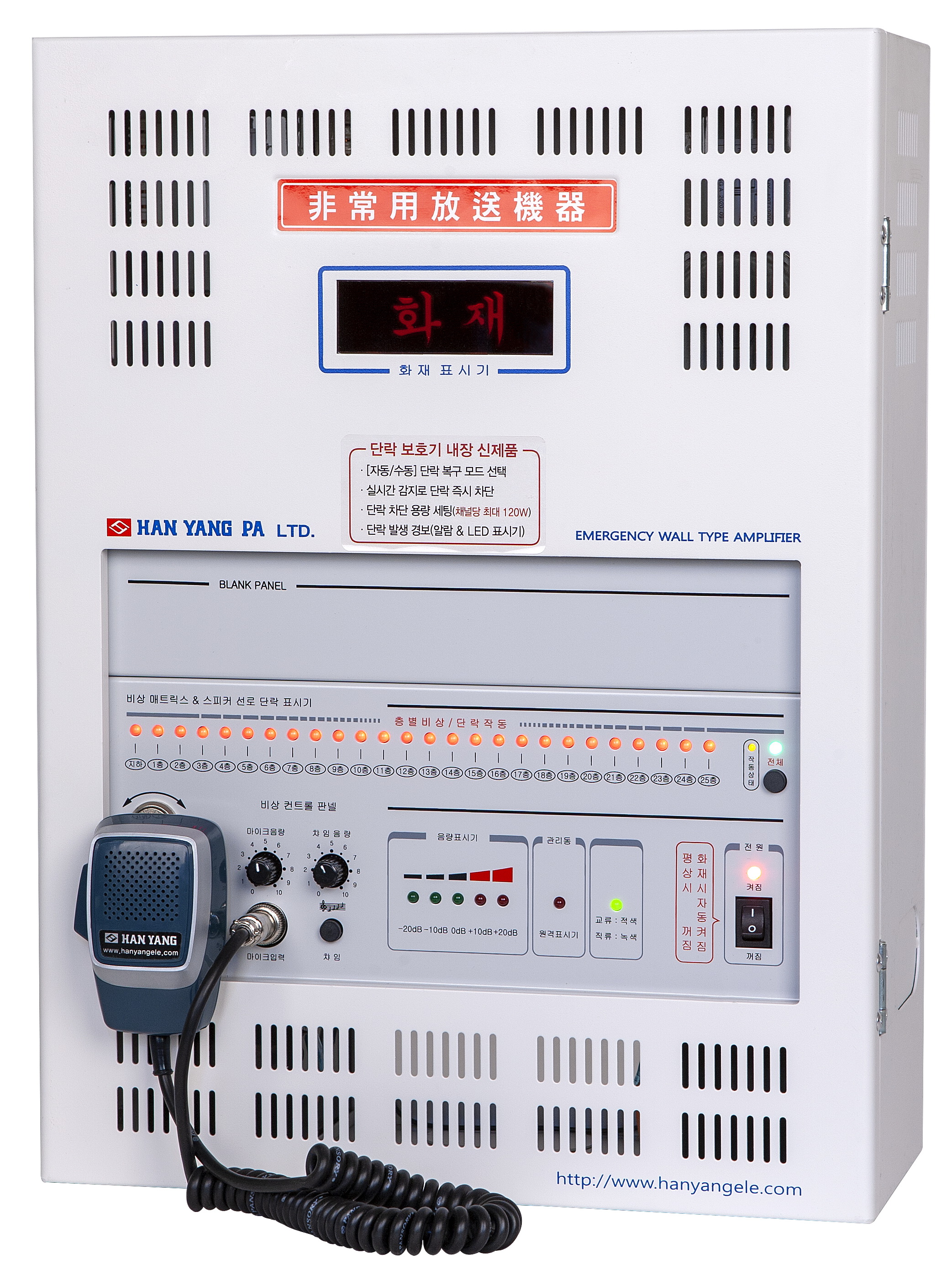

비상방송앰프 APT-A APT-1200A

■ 특허 단락보호장치 내장(관련 특허 2종)
- 특허 제10-2240084호
- 특허 제10-2216903호
■ 화재연동 : R형, P형 수신기 연동
■ 화재 비상방송 및 일반 방송기능
■ 배터리 자동 충전기능
■ 모니터 기능
■ 음성 대피 유도기능 내장
■ 비상 밧데리 내장
■ 층별(회로별) 26회로 동작 제어
■ 원격 입력 단자(4선식)
■ 4음계 챠임기능

제품설명

APT-1200의 특징

당사의 APT-SERIES 앰프는 2차(부하)측 선로의 단락 발생 유무를 실시간으로 알려주는 스피커 단락 체커 기능이 내장된 비상용 벽부형 앰프입니다.

전류 모니터링을 통하여 스피커 선로의 단락 상태를 실시간으로 감시 및 경보 할 수 있어 안정적인 운용이 가능하며, 비상방송 성능개선에 부합하는 방송 시스템입니다.
또한 기존의 4C 제어 간선을 이용한 최첨단 디지털 제어 방식을 내장하여 관리실 메인 디지털 리모트 앰프에서 로컬 방송 장비의 세부 방송 제어가 가능하고 화재 발생 상황까지 모니터링(경고)가능합니다.


기기 특징

• P형/R형 화재수신기 연동 기능

• 기존 제어 간선(4C)를 이용한 디지털 리모트 제어 기능

• 실시간 스피커 단락 체크 및 경고 기능(LED 점멸과 부저)내장

• 단락 회로 복구 모드(자동 복구/수동 복구)선택 가능

• 전면 모니터 스피커와 음량 레벨 미터로 방송상태 확인

• 화재 발생시 내장된 대피 안내 음원 자동 방송(기본: 한국어, 옵션: 4개국어 가능)

• 비상용 배터리 자동 충전기능, 과방전 방지 기능 내장

• 화재 수신 시 전면 전원 스위치 OFF 상태에서도 자동으로 화재 방송 송출



P형/R형 화재 수신 기능
P형(접점) 화재 수신기와 R형(통신) 화재 수신기 연동이 모두 가능합니다(통신 연동시 사전 의뢰)


디지털 리모트 & 화재 발생 통보 기능
기존 아파트 관리실-경비실간 4C 케이블을 이용하여 복잡한 관리실 메인 장비 대신 한글 LCD 화면의 디지털 리모트 앰프로 전 기능 제어가 가능합니다.
디지털 리모트 앰프에 연결된 당사 APT 앰프를 [전체/동별/라인별/층]까지 세부 방송 제어가 가능하며, 연결된 앰프 중 화재 방송이 송출되면 리모트 앰프의 LCD화면에 화재 발생 위치와 경고음이 즉시 표출 됩니다.


단락 보호 기능
내장된 단락 보호기는 저렴한 휴즈나 폴리 스위치 방식보다 능동적이고 영구적이며, 출력 대응 용량이 높습니다.
또한 단락 발생 시 해당 층(회로)의 LED 점멸과 부저로 경고하며, 단락 차단 된 채널의 [자동 복구] 또는 [수동 복구] 모드를 사용자가 선택 할 수 있습니다.
각 채널당 단락 차단 용량은 앰프 최대 용량까지 허용 가능함으로, 대용량 현장 및 상황에 맞춰 운용 가능합니다.


기기 보호 기능

내부이상 및 외부 스피커 라인에 이상이 발생할 경우 자체 진단에 의해 출력을 차단하여 기기의 고장을 방지하고, 부저 울림으로 확인할 수 있습니다.


자동 충전 기능 내장

본 기기는 배터리가 방전되어 21V 이하가 되면 충전이 개시되어 26V 이상이면 자동으로 충전이 중지되어 항상 일정한 전압으로 유지할 수 있습니다.


챠임 기능

일반 방송에 필요한 4음계(도, 미, 솔, 도)의 챠임 기능이 내장되어 다양하게 사용하실 수 있습니다.


출력 26채널 운용 가능

최대 출력 26채널이 운용 가능함으로 아파트, 학교, 빌딩등에 적합하게 사용 할 수 있습니다.


다양한 MODULE 확장 기능
MODULE 1개에 기본 26회로까지 수용 가능하며, MODULE 2개까지 확장이 가능합니다.





 규 격

APT-1200

정격 출력(RMS)

120W​(RMS)

스피커 출력(Ω)

100V/83Ω

주파수 특성

100Hz-18KHz

전고조파 의율

1%이하

신호대 잡음비

70dB이상

MIC IMPEDANCE

3mV/47kΩ

SENSITIVITY

-40dB

REMOTE LINE IN

1V/600Ω

사용전원(V)

AC220V, 60Hz, DC24V

소비전력(W)

390W

외형 규격(W×H×D)

370(W) × 500(H) × 155(D)

휴즈 규격(A)

DC 24V : 15A/250V

AC 220V : 2A/250V

배터리 (포함)

12V/4A×2

중 량

15㎏
